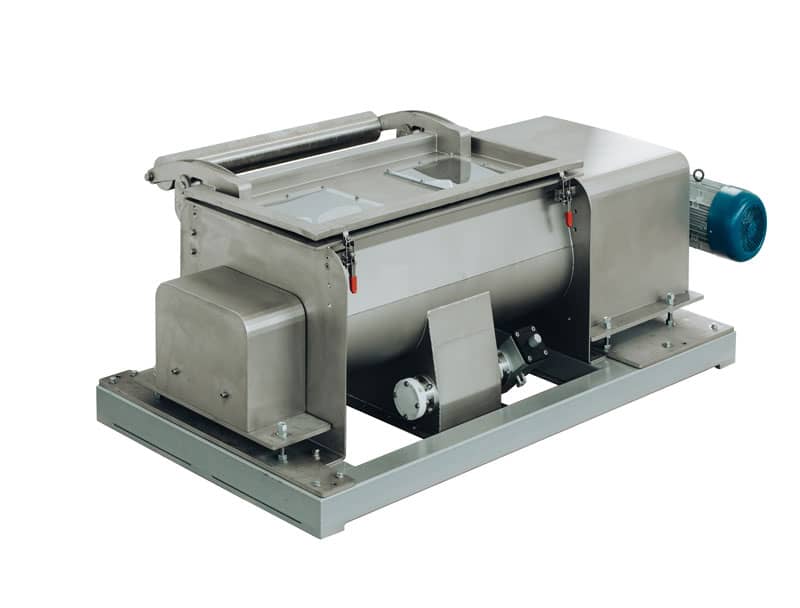

Zweiwellen-Paddelmischer

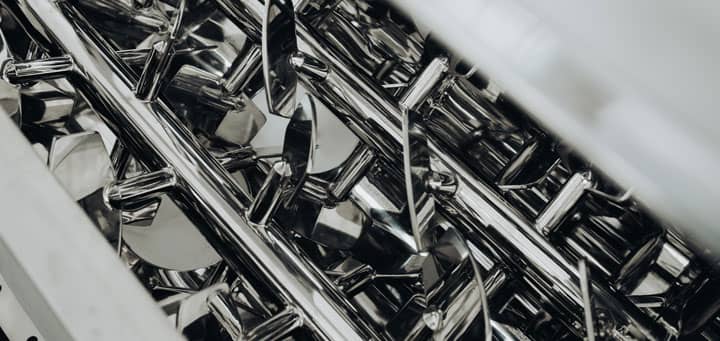

Die Zweiwellen-Paddelmischer werden von GIMAT in der diskontinuierlichen Ausführung angefertigt, somit handelt es sich um Chargen-Mischer. Das Mischprinzip basiert auf die mechanische Fluidisierung, welche durch die Paddel auf das zu mischende Produkt übertragen wird. In der Mischkammer wird sowohl eine axial-rotierende als auch eine radiale Bewegung erzeugt.
Sie finden Anwendung in der Schnellmischung (1-2 Min.), aber auch in der schonenden Mischung von Pulvern und Granulaten sowie von temperaturempfindlichen Produkten wie Fette. Es können zerstäubte Flüssigkeiten zugegeben werden, und bei Bedarf können Zerkleinerer/Klumpenbrecher vorgesehen werden, um Produktagglomerate zu verhindern. Aufgrund des geringen Abstands zwischen den beiden Paddel-Rotoren und dem Mischergehäuse eignen sie sich zum Mischen von empfindlichen Produkten wie gepufften und ungepufften Getreide, Trockenobst usw., ohne diese zu beschädigen.

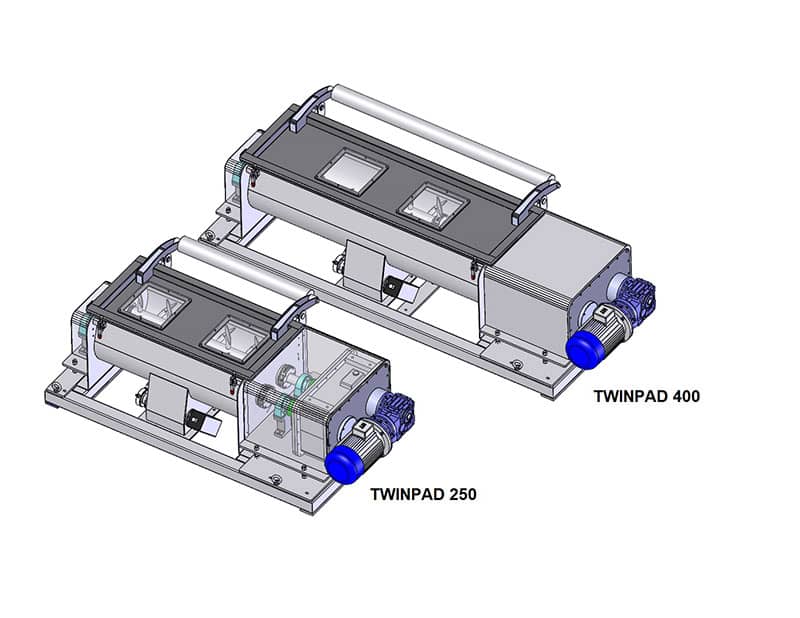

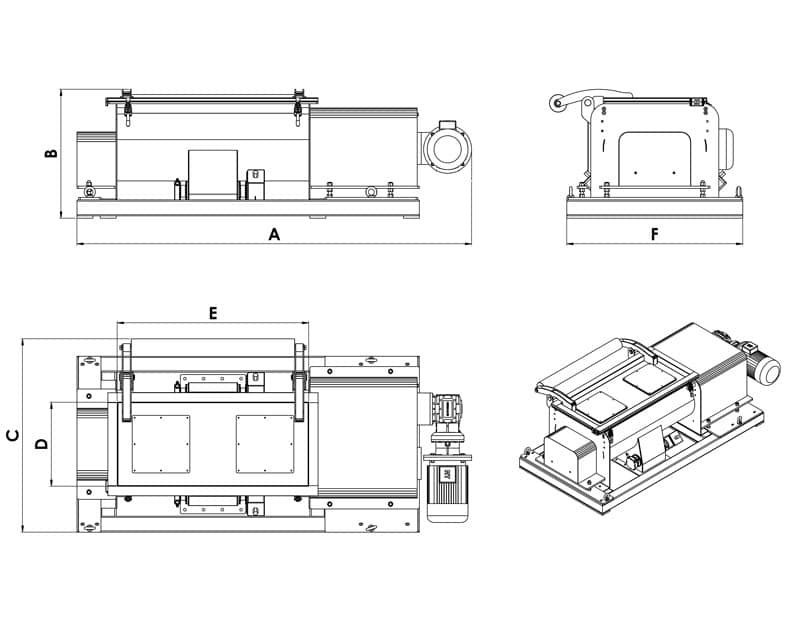

Die diskontinuierliche Ausführung (Chargen-Version) der Zweiwellen-Paddelmischer wird mit einem Nutzvolumen von 250 und 400 Litern hergestellt (siehe beigefügte Tabelle).
Um die Produktionskapazität am besten zu nutzen, können die Zweiwellen-Paddelmischer in einen vollautomatischen Prozess integriert werden, wie z.B.:
- Mechanische oder pneumatische Beschickung der zu mischenden Einzelkomponenten aus den von GIMAT hergestellten Big-Bag-Entleerstationen und/oder Sackentleer-Trichter.
- Automatische Verwiegung der Einzelkomponenten in einem vorgelagerten Trichter mit gleichem Volumen des Mischers und Entladung in den Mischer.
- Austragung des fertig-gemischten Produktes in einem nachgelagertem Puffer-Trichter des gleichen Volumens.
Der Antrieb erfolgt durch einen einzigen Kegelrad-Getriebemotor, der seinerseits ein von GIMAT entwickeltes und gebautes Spezialgetriebe antreibt.
Das spezielle GIMAT-Getriebe mit gerader Verzahnung und Ölbad ist mit einer integrierten Gitter-Kupplung ausgestattet, um die Mechanik auf Dauer zu erhalten und die gegenläufige und sekundäre Bewegung auf die beiden Wellen des Paddelmischers, der für Pulver Granulate und Flüssigkeiten geeignet ist, zu übertragen.
Ein doppeltes Klappenventil auf der Unterseite des Paddelmischers ermöglicht ein schnelles Entleeren des Inhalts und vermeidet tote Zonen mit ungemischtem Produkt.
Die Staubdichtungen an den rotierenden Wellen lassen sich bei Wartungs- oder häufigen Reinigungsarbeiten leicht von außen austauschen und bestehen aus einer MOCA 1935/2004-zertifizierten Elastomer-Mischung, die sowohl eine hervorragende Staubabdichtung als auch eine lange Lebensdauer bietet.

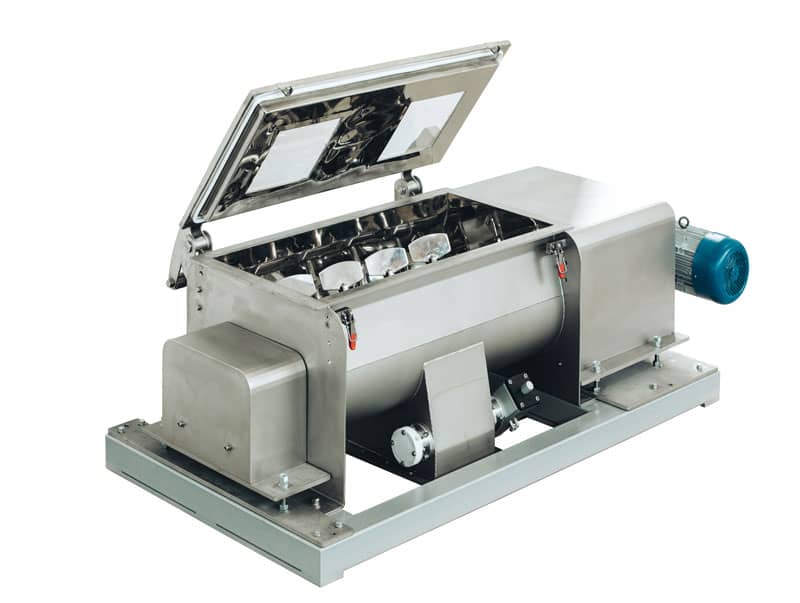

Durch die große, vollständig öffnende Ladeklappe kann der Mischer bei häufigen Produktwechseln leicht gereinigt werden, entweder trocken oder mit Flüssigkeiten.
Die Paddel-Mischer können auf Anfrage in Übereinstimmung mit der ATEX-Richtlinie 2014/34/EU und MOCA 1935/2004 hergestellt werden.
