Entstaubung und pneumatische Förderung der Pulver: eine integrierte Lösung

Umgesetzte Lösungen

Die Lösung von GIMAT umfasste folgende Schlüsselkomponenten:

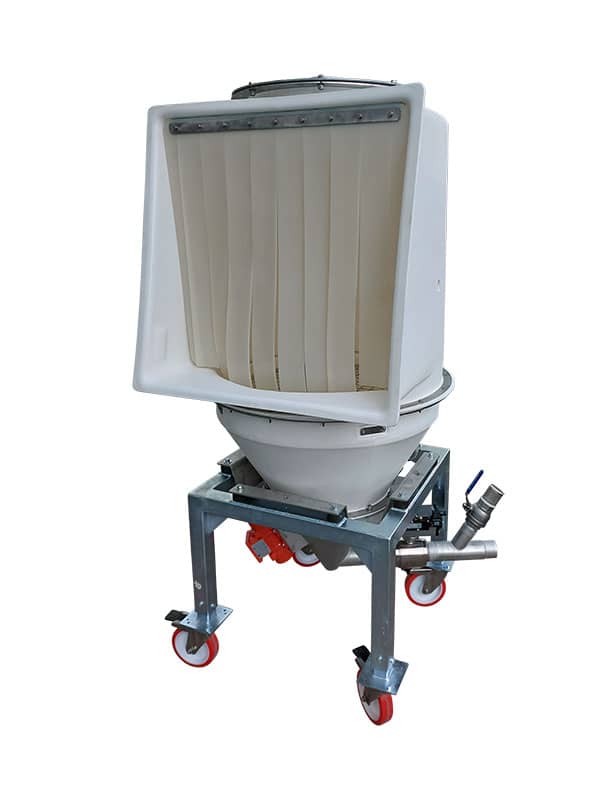

1. Ergonomischer Trichter zum Entleeren von Säcken mit Staubabzugshaube
• Eigenschaften: Großes Fassungsvermögen, ausgestattet mit einer Staubabzugshaube, die an die Rohrleitung des pneumatischen Fördersystems angeschlossen ist und durch ein spezielles Absperrventil abgetrennt wird, wenn die Säcke nicht geleert werden.
• Vorteile: Verbesserung der Luftqualität und der Sicherheit des Bedieners, indem das chemische Risiko begrenzt und die Rückgewinnung des beim Öffnen der Säcke entstehenden Staubs ermöglicht wird.
2. Pneumatisches Fördersystem mit 16,5 kW Seitenkanalturbine und - 350 mbar Vakuum:
• Spezifikationen: Das System arbeitet bis zu -350 mbar mit einem Luftdurchsatz von bis zu 1100 m3/h.
• Vorteile: Es ermöglicht die Überwindung erheblicher Druckverluste, die während der Förderung über eine Entfernung von 60 m entstehen können. Dabei wird eine Leistung von 4000 kg/h während der Förderung garantiert und gleichzeitig ausreichend Luftstrom sichergestellt für die Staubabscheidung im inneren der Staubabzugshaube.
3. Teflonbeschichteter Muffenfilter (20 m²):
• Eigenschaften: Feuchtigkeitsresistent und mittels Gegenstrom-Druckluftdüsen leicht zu reinigen.
• Vorteile: Sie verlängern die Lebensdauer der Filter, minimieren die Staubrückstände und verringern den Wartungsaufwand, so dass eine konstante Systemleistung gewährleistet ist.

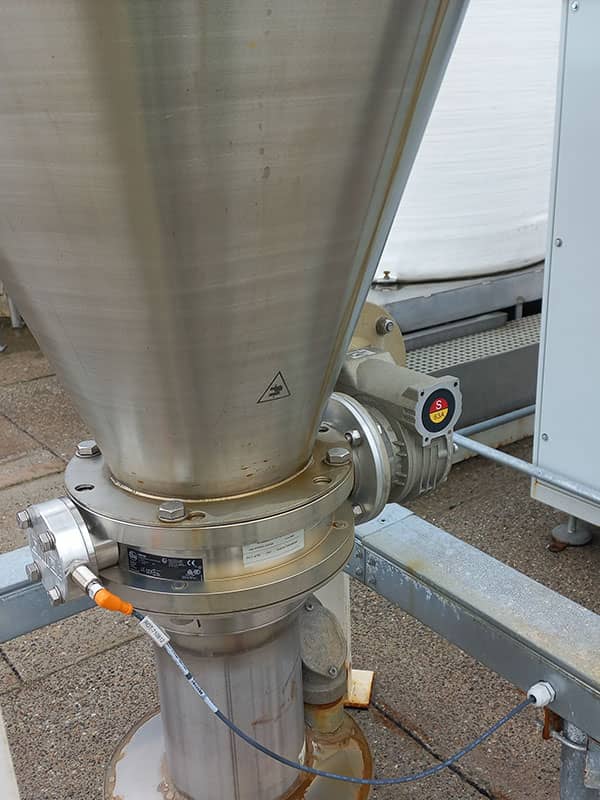

4. GIMAT-Zellenradschleuse DN 200:
• Funktionen: Die GIMAT Austragsschleuse mit Drehzahlsensor ermöglicht dem System, im Gegensatz zum herkömmlichen diskontinuierlichen Betrieb, einen kontinuierlichen Einsatz, wodurch die Durchflussmenge gesteigert wird.
• Vorteile: Die von GIMAT entwickelte Zellenradschleuse, welche aufgrund ihres kugelförmigen Gehäuses eine sehr geringe Leckage aufweist, ermöglicht das volle Vakuumpotenzial der Turbine zu nutzen. Der innovative, vorstehende Rotor verbessert die Gleichmäßigkeit des Pulverflusses am Auslauf und beseitigt Ausfallzeiten aufgrund der typischen Verstopfung des Zyklonkonus, insbesondere bei Außenanwendungen, die der Feuchtigkeit ausgesetzt sind. Die Drehzahlkontrolle der Austragsschleuse garantiert eine ständige Fernüberwachung hinsichtlich der korrekten Umdrehung, wodurch, im Falle einer Störung, eine rechtzeitige Abschaltung der Anlage gewährleistet wird.
