Zellenradschleusen

Name: Zellenradschleuse
Brand: Gimat
Price: 0.01 EUR

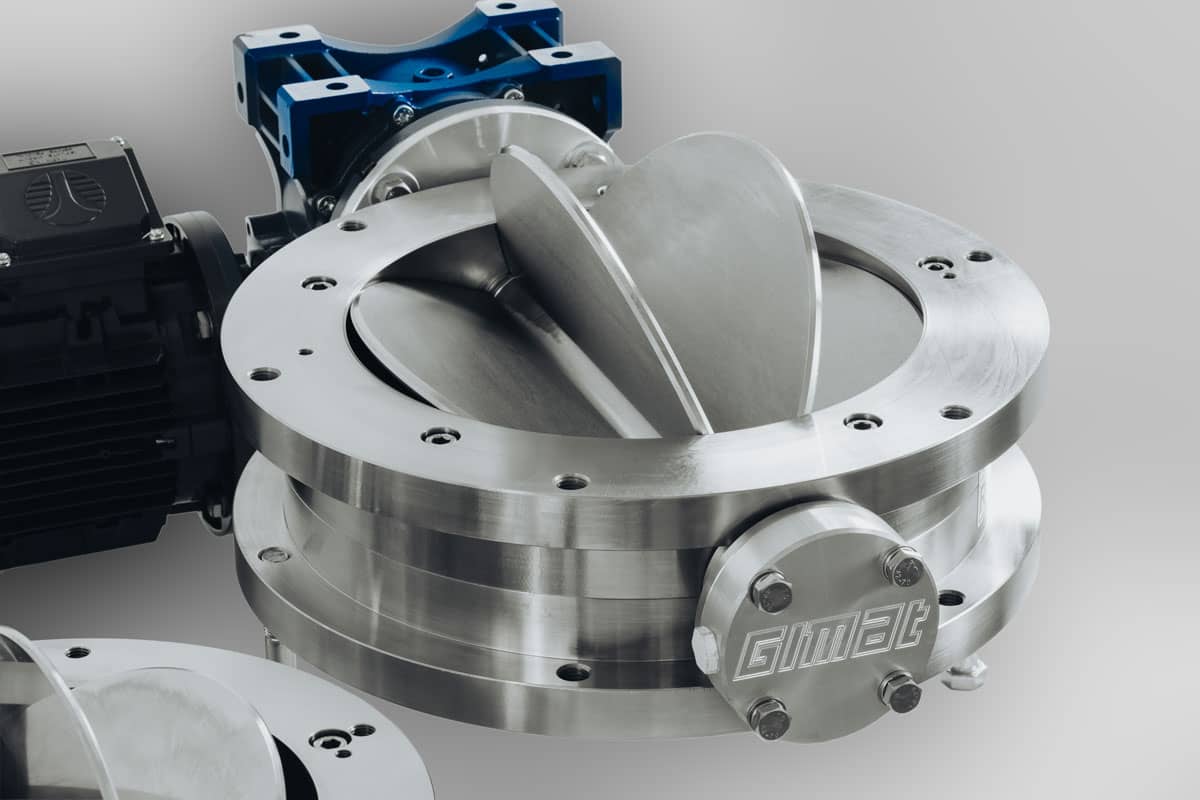

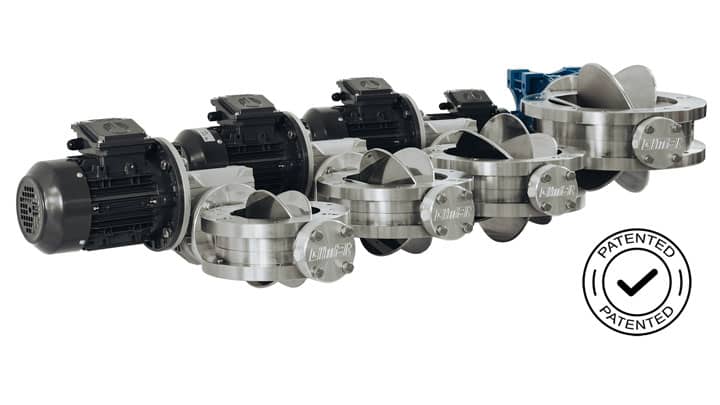

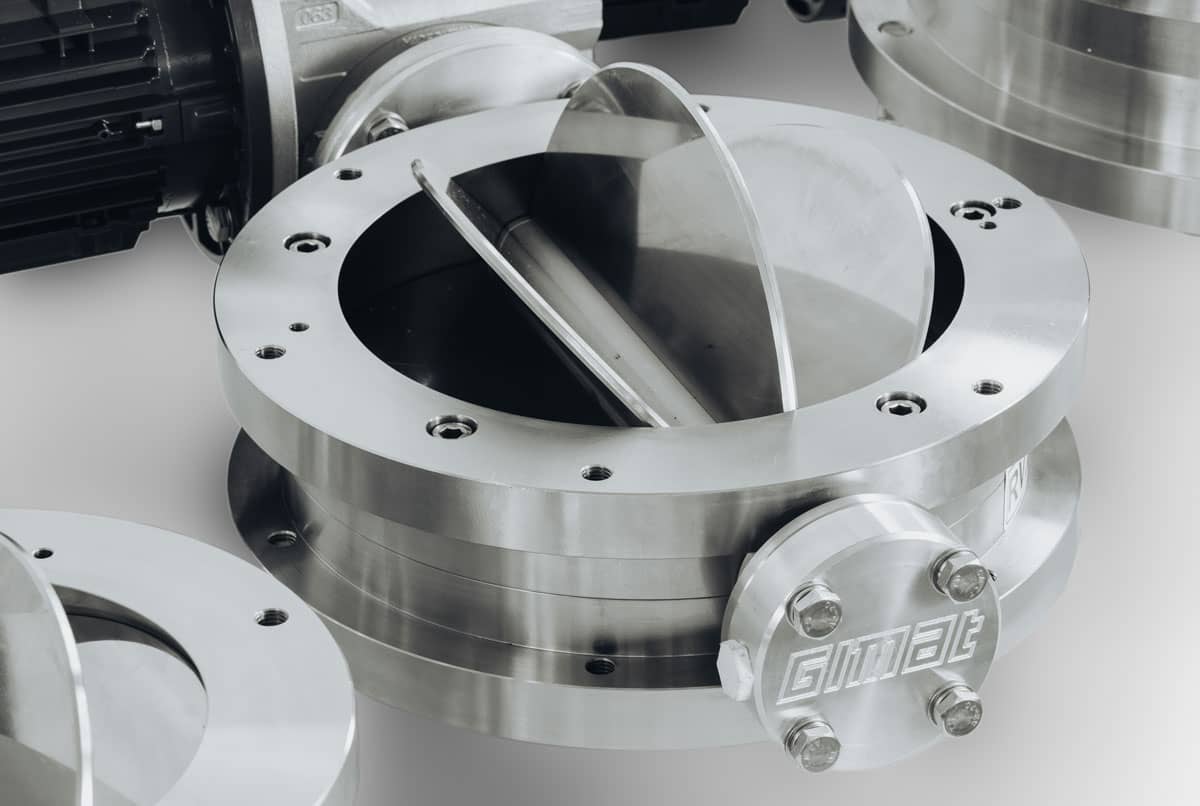

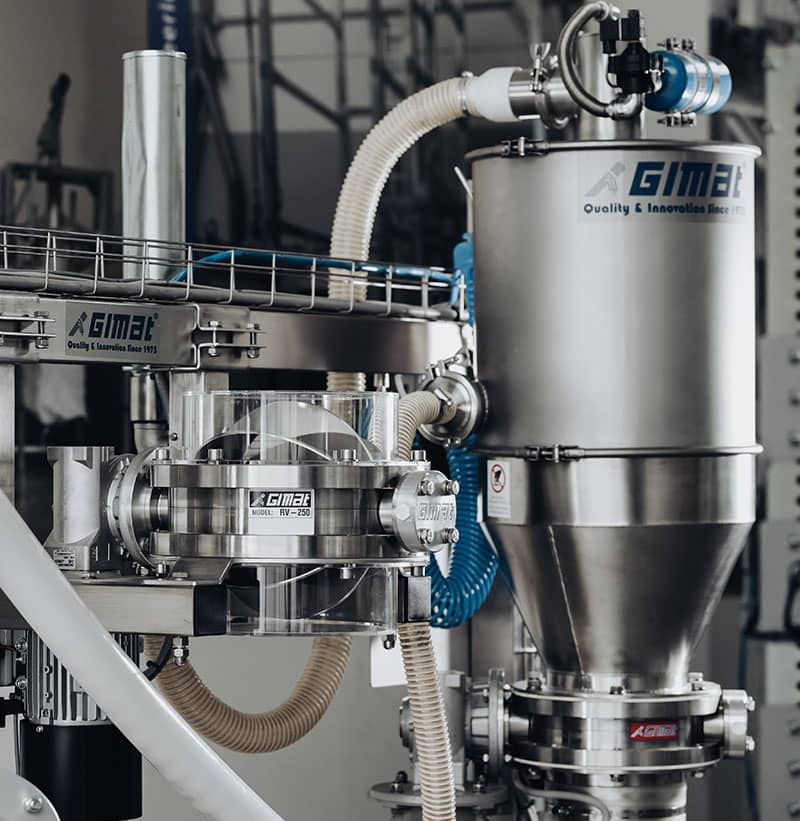

Gimat hat vor kurzem eine Reihe von Zellenradschleusen eingeführt, die zum Patent angemeldet sind. Die Zellenradschleusen können in Gimat-Anlagen eingebaut oder auch separat verkauft werden und sind sowohl in der ATEX-Version (gem. Richtlinie 2014/34 EU) als auch in der MOCA-Version (gem. Verordnung 1935/2004 EU) lieferbar.

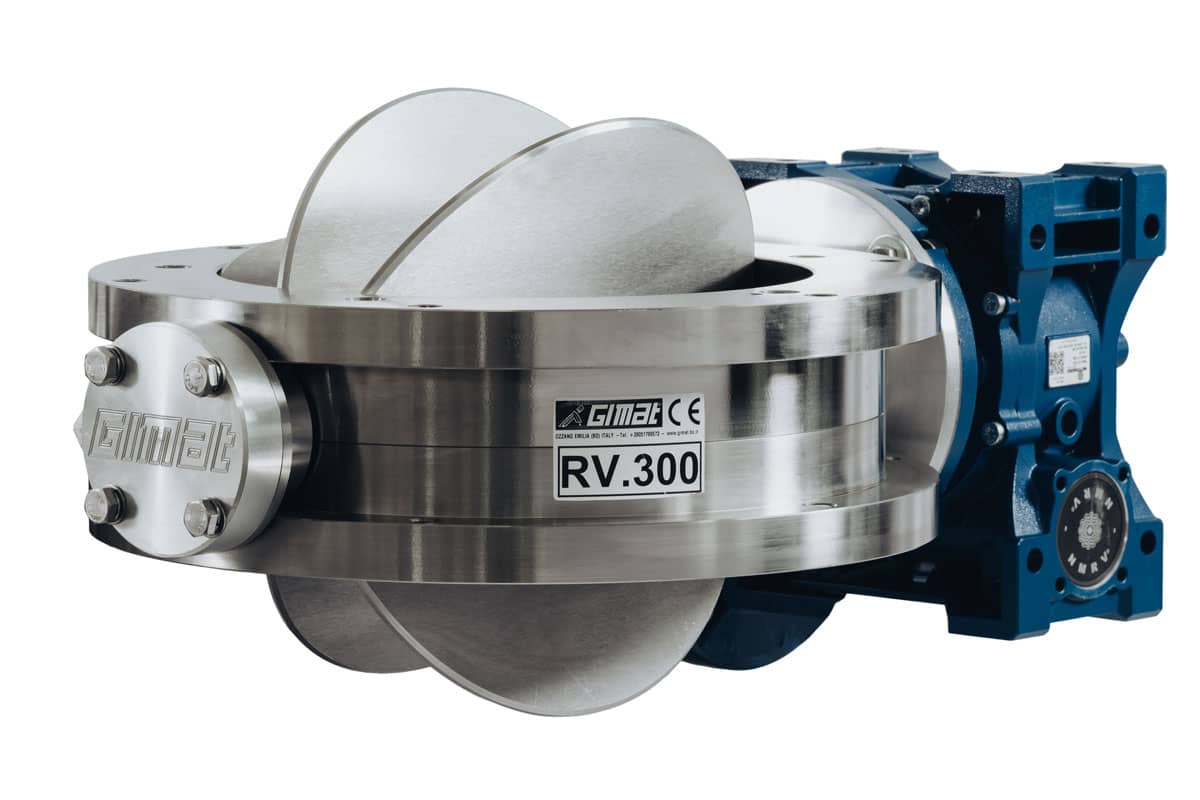

Die Modelle in den Ausführungen DN 150 – 200 – 250 – 300 werden von einem Getriebemotor angetrieben, der über einen Umrichter angesteuert werden kann, sofern die Zellenradschleusen als Dosiereinheit dienen.

Die kompakte Bauweise, das geringe Gewicht und der hervorstehende Rotor erleichtern die Reinigung und Wartung.

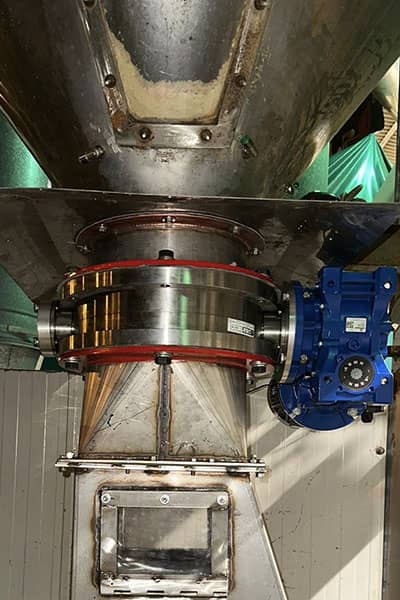

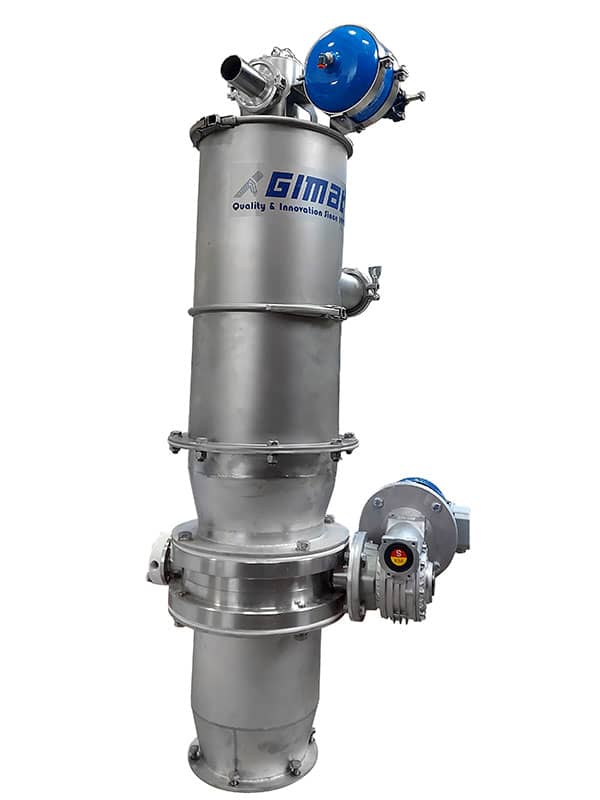

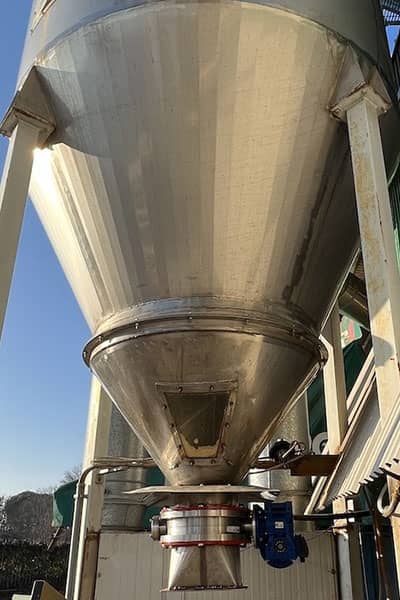

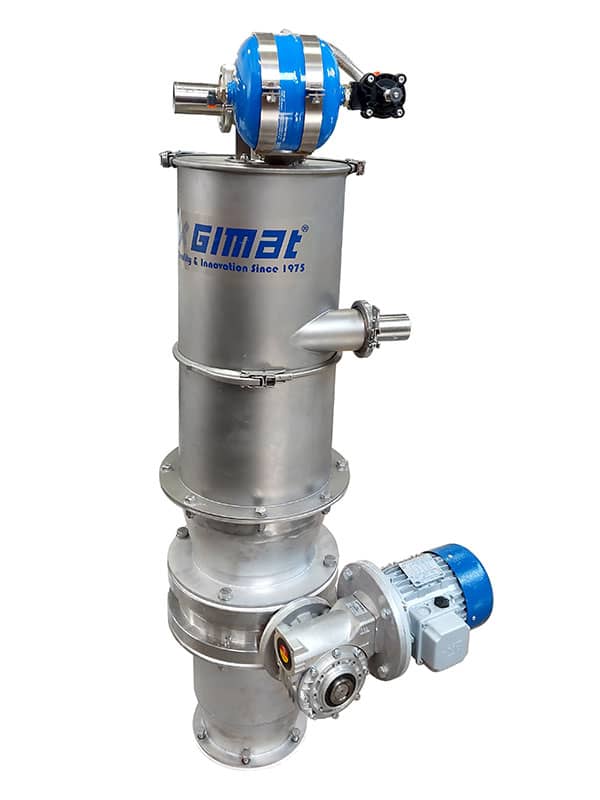

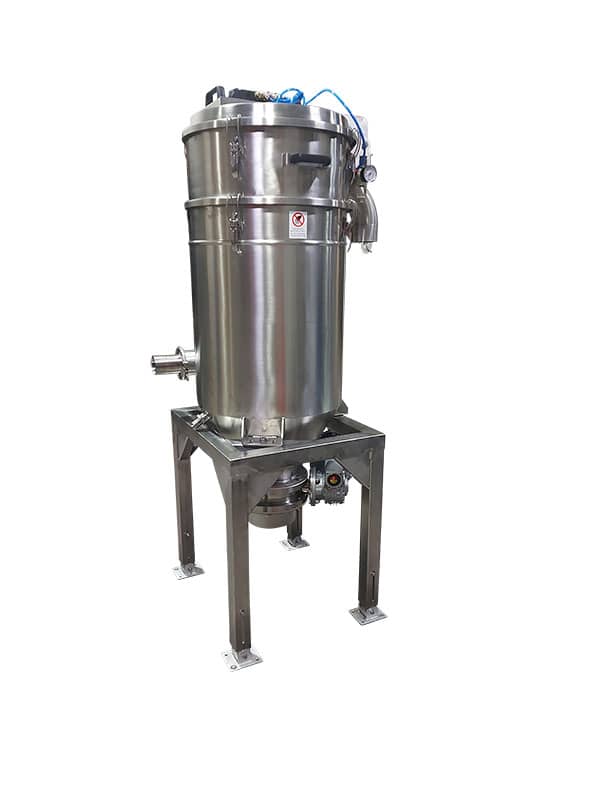

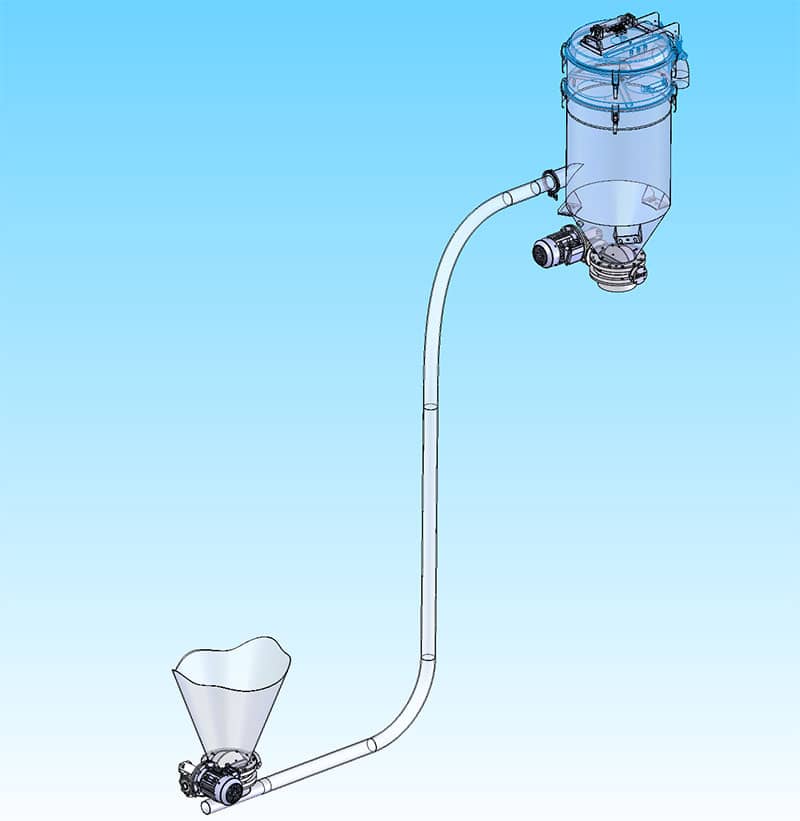

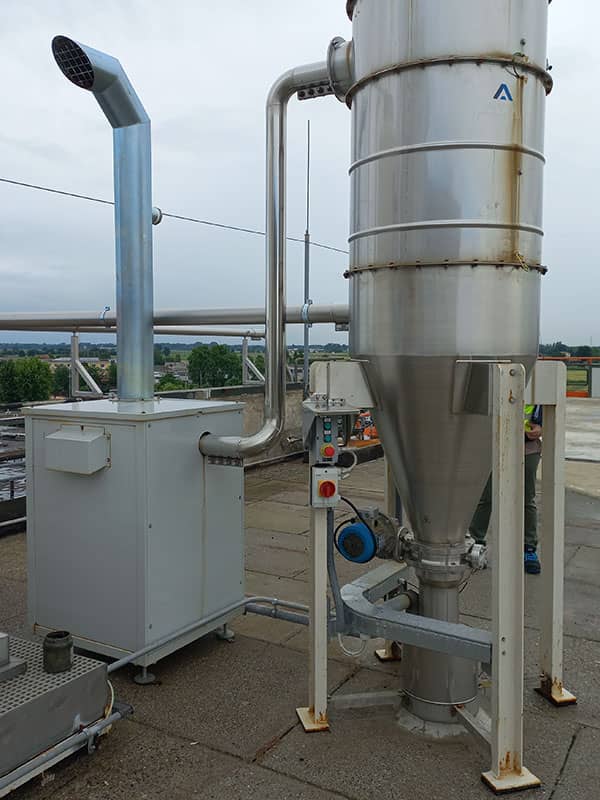

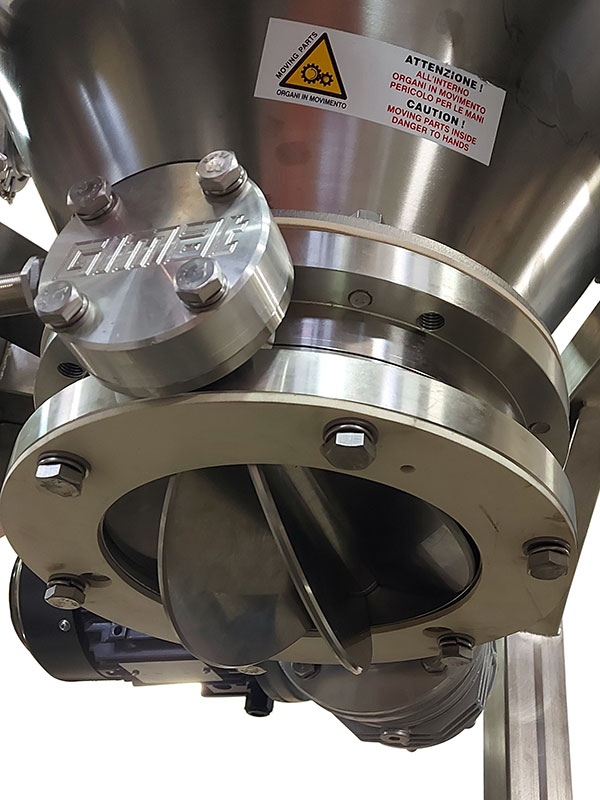

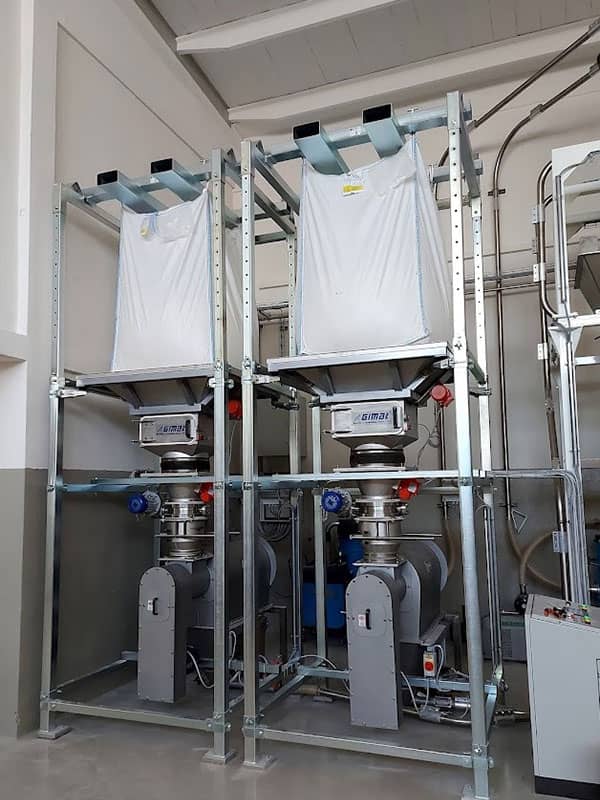

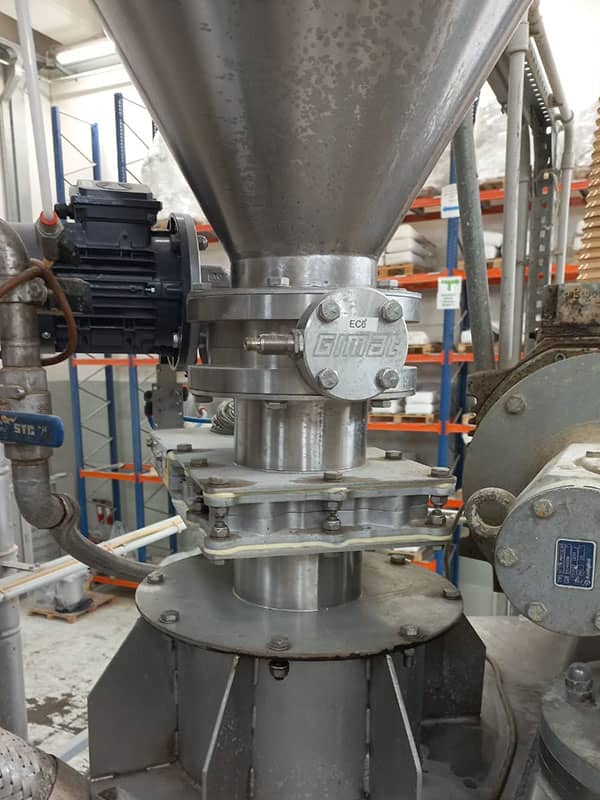

Die Zellenradschleusen werden auch unterhalb eines Zyklon-Filters in einem pneumatischen Vakuum-Förder-System (max. – 0,5 bar relativ) oder Niederdruck-System (max. + 1,5 bar relativ) eingesetzt.

Sie sind vollständig aus Edelstahl AISI 304 (W.Nr. 1.4301) oder AISI 316 (W.NR. 1.4401) gefertigt.

Dank der runden Einlauf- und Auslauf-Flansche eignen und der geringen Bauhöhe eignen sich die Zellenradschleusen besonders für Kaskadenanlagen, was den Einbau von vor- und nachgelagerten Verbindungselementen erleichtert.

Nutz-Durchsatz von 2 bis 13 mᶾ / h.

Umwandelbar in eine Durchblasschleuse durch Hinzufügung eines Auslaufstückes, welcher von einer pneumatischen Rohrleitung durchquert wird.

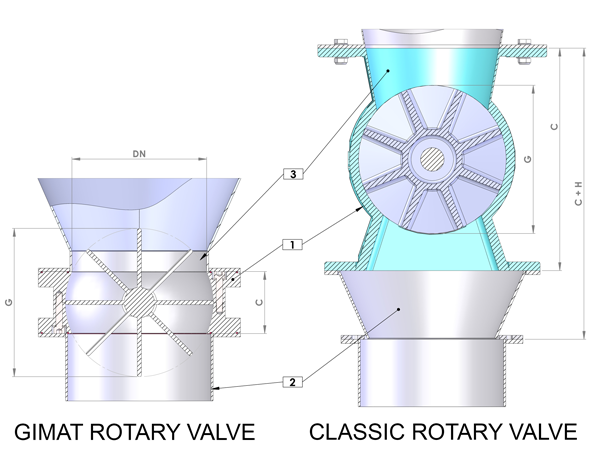

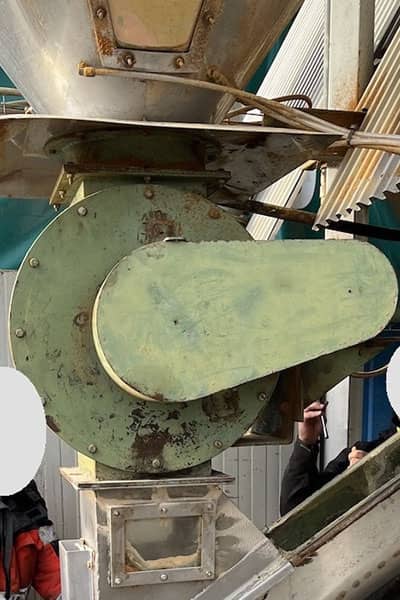

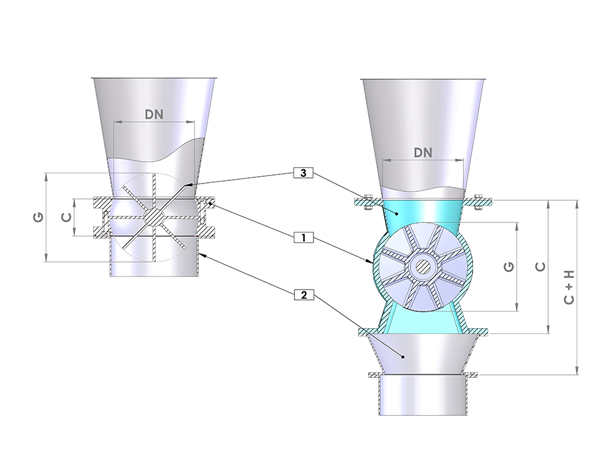

Vergleich zwischen einer klassischen und einer Gimat-Zelleradschleuse

Vergleich zwischen Zellenradschleusen	Gimat Zellenradschleusen	Standard Zellenradschleusen
Abmessungen	Kompakte und leichte Bauweise.	Größerer Körper.
Anschluss	Vorgeschalteter und nachgeschalteter Direktanschluss durch Rundflansch.	Für die Anpassung von Vierkant- auf Rundflansch ist ein Zusatzstück erforderlich.
BRÜCKENBRECHER-FUNKTION	Beim Eintritt in den oben vorgeschalteten Trichter hat der Rotor auch eine Brückenbrecherfunktion, um die Materialentnahme zu erleichtern.	Die Zellenradschleuse wirkt nicht als Brückenbrecher.

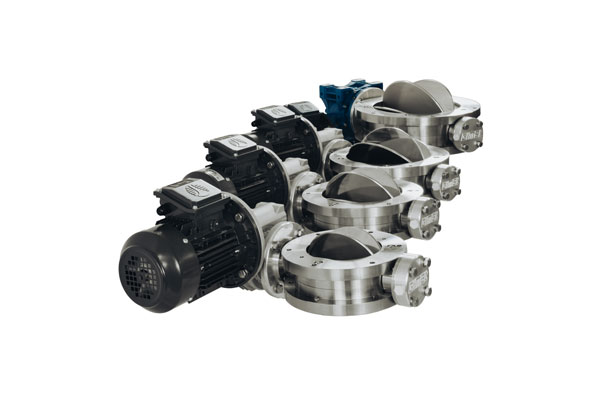

Modelle

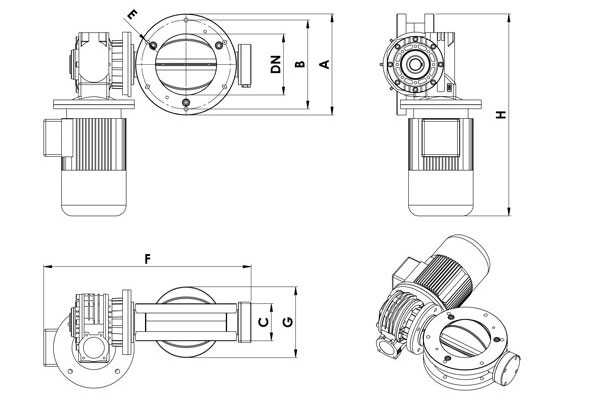

modell	DN	ØA (mm)	ØB (mm)	C (mm)	E (mm)	F (mm)	G (mm)	H (mm)	Anzahl Kammern	Geometrisches Volumen Kammer (l)	Nutz-Durchsatz (l/h)	Temperaturebereich	Druckbereich
RV150	150	250	220	92	6*M12	514	175	456	8	0,35	2100 L/h	-20° bis +100° C, optional +150°C	-0,5 bar bis +1,5 bar
RV200	200	300	270	92	6*M12	564	220	485	8	0,64	3840 L/h	-20° bis +100° C, optional +150°C	-0,5 bar bis +1,5 bar

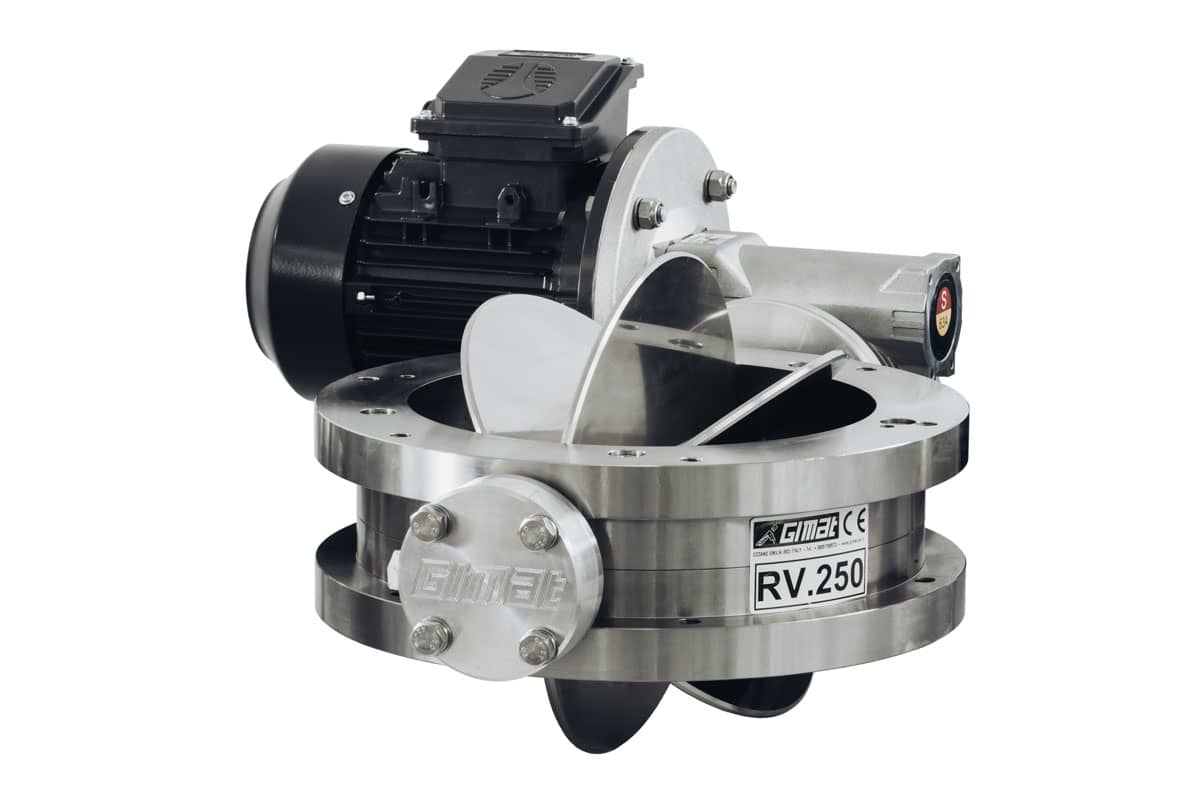

RV250	250	350	320	112	6*M12	618	273	591	8	1,3	7800 L/h	-20° bis +100° C, optional +150°C	-0,5 bar bis +1,5 bar
RV300	300	430	400	130	6*M16	724	326	610	8	2,1	12800 L/h	-20° bis +100° C, optional +150°C	-0,5 bar bis +1,5 bar
